Guide Complet : Réussir le Branchement de votre Cellule d’Électrolyseur Piscine
Vous rêvez d’une piscine toujours claire, propre et facile à entretenir ? L’électrolyseur au sel est une solution idéale pour automatiser la désinfection de votre bassin. Mais pour en profiter pleinement, une étape essentielle s’impose : le bon branchement de la cellule !
Branchement cellule electrolyseur piscine: l’essentiel
Pour réussir l’installation de votre électrolyseur piscine, retenez ces quatre points vitaux : le branchement de la cellule s’effectue TOUJOURS en dernier sur la tuyauterie de refoulement, idéalement via un by-pass pour faciliter la maintenance. Le branchement électrique doit impérativement être asservi à la pompe de filtration pour que l’électrolyseur ne fonctionne que lorsque l’eau circule, c’est une règle de sécurité non négociable ! Pensez aussi à installer un Pool Terre pour protéger vos pièces métalliques de la corrosion. Enfin, avant toute mise en service, assurez-vous que le taux de sel est correct et que l’équilibre de l’eau, notamment le pH, est parfaitement ajusté pour une efficacité maximale.
- Branchement cellule electrolyseur piscine: l'essentiel
- Comment brancher la cellule de l'électrolyseur sur la tuyauterie ?
- Comment réaliser le branchement électrique de l'électrolyseur ?
- Quelles sont les étapes avant la mise en service ?
- Comment entretenir et dépanner l'installation de sa cellule d'electrolyseur ?
- F.A.Q
Comment brancher la cellule de l’électrolyseur sur la tuyauterie ?
La première grande étape de votre projet, et sans doute la plus concrète, concerne directement la plomberie de votre local technique, car l’emplacement et la méthode de raccordement de la cellule d’électrolyse sont déterminants pour le bon fonctionnement de tout le système de filtration. C’est une manipulation qui demande de la précision, mais qui est tout à fait à votre portée en suivant la bonne méthode.

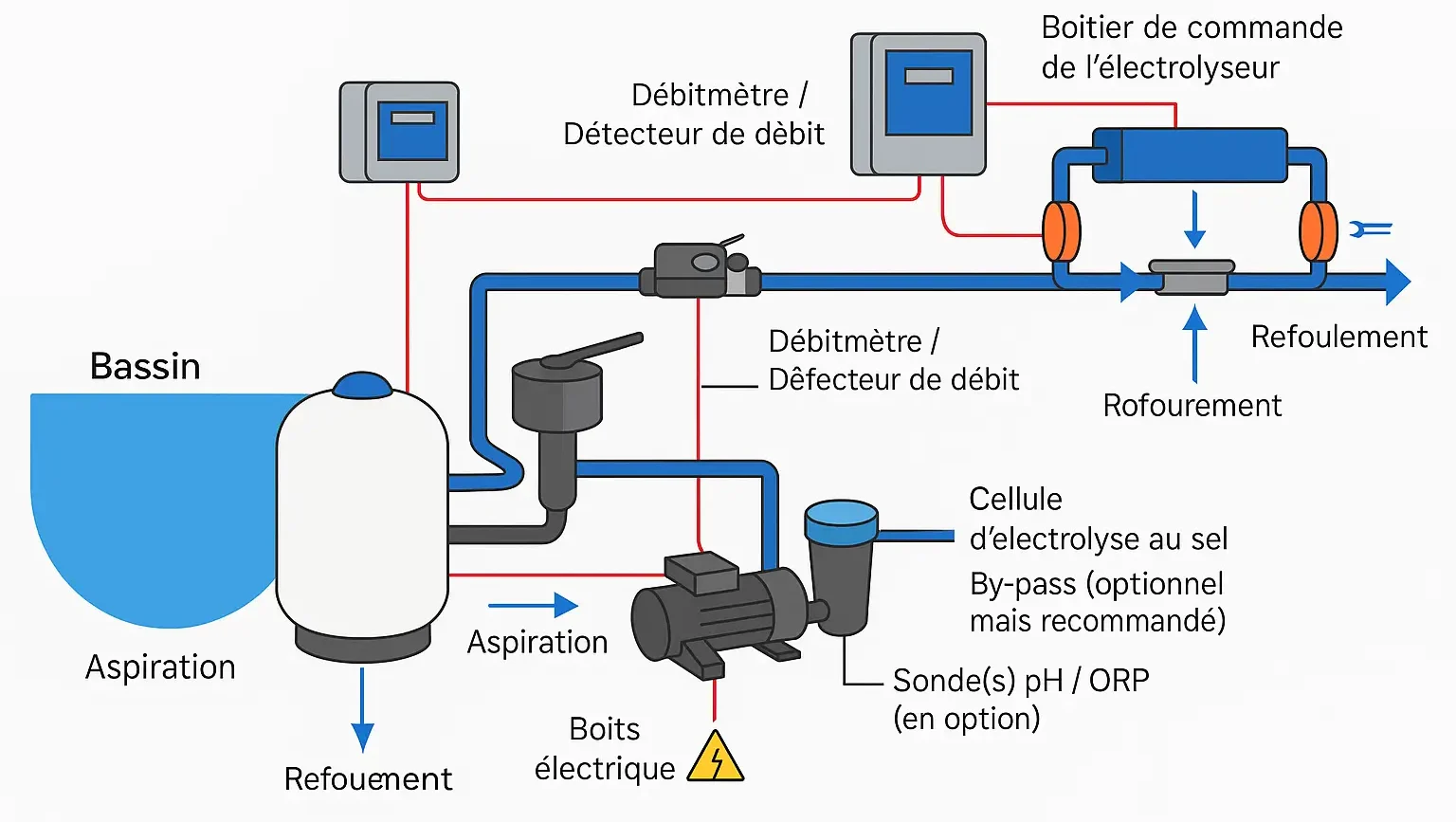

Déterminer l’emplacement idéal sur le circuit
Il existe une règle d’or absolue en matière d’installation d’électrolyseur au sel, et vous devez la respecter scrupuleusement : la cellule d’électrolyse se place TOUJOURS en dernier sur la ligne de refoulement ! C’est le dernier équipement que l’eau traverse avant de retourner au bassin. Cette position protège tous les autres appareils, comme votre pompe à chaleur ou votre chauffage, des fortes concentrations de chlore produites. L’ordre correct des équipements est donc le suivant : Filtre → Pompe de filtration → (Optionnel : Chauffage / Pompe à chaleur) → Cellule d’électrolyse → (Optionnel : Régulateur de pH) → Buses de refoulement. Pour un fonctionnement optimal, essayez d’installer la cellule sur une portion de tuyau droite et horizontale.
Choisir entre montage en ligne et montage en by-pass
Vous avez deux options pour le raccordement physique : en ligne, c’est-à-dire directement sur le tuyau principal, ou en by-pass. Sans la moindre hésitation, je vous recommande très fortement d’opter pour le by-pass ! Ce montage, qui consiste à créer une dérivation avec trois vannes, offre des avantages considérables. Il vous permettra de démonter la cellule pour le nettoyage ou l’hivernage en un clin d’œil, sans devoir vider vos tuyaux. Il vous donnera aussi la possibilité de réguler précisément le débit d’eau qui traverse la cellule, ce qui est très utile avec une pompe à vitesse variable. Enfin, en cas de pépin, vous pouvez isoler la cellule et continuer à faire tourner votre filtration, ce qui est un vrai confort.
Le raccordement hydraulique étape par étape
Pour installer un électrolyseur de piscine proprement, suivez ces étapes dans l’ordre, avec calme et méthode.
- Sécurité avant tout : Coupez l’alimentation électrique de la pompe de filtration et fermez les vannes multivoies (skimmers, bonde de fond, prise balai, refoulement) pour isoler le circuit.
- Mesure et découpe : Présentez votre cellule ou votre kit by-pass sur la section de tuyau choisie. Marquez précisément les points de coupe au feutre. Utilisez une scie à métaux ou un coupe-tube PVC pour une coupe bien droite et nette.
- Ébavurage et nettoyage : Une fois la découpe faite, limez légèrement les extrémités des tuyaux pour retirer les copeaux (l’ébavurage). Ensuite, nettoyez les parties à coller (tuyaux et raccords) avec un décapant PVC pour garantir une prise parfaite de la colle.
- Collage : Appliquez généreusement de la colle PVC spéciale pression sur les deux parties à assembler, la partie mâle (le tuyau) et la partie femelle (le raccord). Emboîtez-les franchement, d’un seul coup et sans tourner. Essuyez l’excédent de colle.
- Respecter le sens de l’eau : C’est un détail crucial ! Votre cellule possède une flèche gravée sur son corps. Celle-ci doit impérativement être orientée dans le sens de circulation de l’eau, qui va de la filtration vers les buses de refoulement. Une inversion empêcherait son bon fonctionnement.
- Installation de la cellule : Une fois que la colle est sèche au toucher, vous pouvez installer la cellule. Elle est généralement équipée de connecteurs ou de raccords-unions. Vissez-la à la main sur ses supports, en vous assurant que les joints d’étanchéité sont bien positionnés. Inutile de serrer comme une brute, un serrage ferme à la main suffit !
Comment réaliser le branchement électrique de l’électrolyseur ?
Maintenant que votre cellule est fièrement installée sur la tuyauterie, il est temps de s’attaquer au branchement électrique, une phase qui demande rigueur et respect des règles et sécurité, mais qui est tout à fait logique lorsqu’on en comprend les principes. C’est la garantie que votre électrolyseur fonctionnera en parfaite synergie avec votre piscine.
Les règles de sécurité électrique impératives
Le rappel peut sembler évident, mais il est absolument fondamental : avant toute manipulation dans votre coffret électrique, coupez l’alimentation générale au disjoncteur principal de votre installation ou à celui de votre local technique ! On ne travaille JAMAIS sous tension ! Toute installation électrique en piscine doit se conformer à la norme NFC 15-100, qui impose des règles strictes de protection et de mise à la terre pour garantir votre sécurité.
L’asservissement à la pompe de filtration (principe vital)
C’est le point le plus important du branchement électrique et il est totalement non négociable. L’électrolyseur ne doit produire du chlore QUE lorsque la pompe de filtration est en marche et que l’eau circule. Pourquoi ? Pour éviter une accumulation de chlore et d’hydrogène (un gaz produit par l’électrolyse) dans la tuyauterie, ce qui pourrait créer une surpression et devenir très dangereux. Le branchement le plus courant et le plus sûr consiste donc à asservir l’alimentation de l’électrolyseur à celle de la pompe. Concrètement, vous devez connecter le câble d’alimentation du coffret de l’électrolyseur directement sur les bornes du contacteur ou du relais de la pompe de filtration dans votre coffret électrique principal.
Le raccordement du Pool Terre (indispensable)
Ne négligez surtout pas cette étape ! Le Pool Terre, ou « anode de sacrifice », est un petit collier à installer sur la tuyauterie, de préférence entre la pompe et la cellule de l’électrolyseur. Son rôle est de capter et d’évacuer vers la terre les courants vagabonds qui peuvent apparaître dans l’eau d’une piscine au sel. Sans lui, ces courants s’attaqueraient à toutes les pièces métalliques de votre bassin (échelle, vis du liner, axe de pompe, etc.), provoquant une corrosion accélérée et des taches de rouille. Le Pool Terre doit être relié à un piquet de terre de qualité, indépendant de celui de votre maison si possible, et planté dans une zone humide à au moins un mètre au-dessus du niveau de l’eau.
Les cas particuliers : volet roulant et détecteur de débit
Si votre piscine est équipée d’un volet roulant, il est très judicieux d’utiliser la fonctionnalité dédiée de votre electrolyseur. La plupart des modèles disposent d’une entrée pour « contact sec ». En la reliant au coffret du volet, l’électrolyseur réduira automatiquement sa production de chlore lorsque le volet est fermé. Cela évite une sur-chloration néfaste pour le liner et le volet. Enfin, sachez que la plupart des électrolyseurs modernes intègrent un détecteur de débit (qui affiche un message « NO FLOW » si l’eau ne circule pas), mais si ce n’est pas le cas ou pour une double sécurité, des détecteurs externes peuvent être ajoutés sur la tuyauterie.
Quelles sont les étapes avant la mise en service ?
Votre cellule est en place, les câbles sont bien connectés et sécurisés, mais ne vous précipitez pas pour allumer votre nouvel appareil, car le succès de votre électrolyse au sel repose maintenant entièrement sur la qualité de votre eau et sur quelques dernières vérifications. C’est la dernière ligne droite avant de profiter d’un traitement automatisé !
Préparer l’eau de la piscine : le sel et l’équilibre chimique
La première chose à faire est d’être patient ! Attendez au minimum 24 heures après avoir réalisé les collages PVC avant de remettre l’eau en circulation pour assurer un séchage complet et une solidité parfaite. Ensuite, il faut s’occuper de l’eau. Pour le sel, utilisez impérativement un sel spécial piscine, très pur et sans additifs. Le taux de sel requis dépend de votre appareil, mais il se situe généralement entre 3 et 5 grammes par litre (g/L). Pour l’ajouter, versez les sacs de sel directement dans le bassin, filtration en marche, et brossez le fond pour accélérer sa dissolution. Ne le mettez jamais dans le skimmer ! Voici un petit tableau pour un dosage à 4 g/L :
| Volume de la piscine (m³) | Quantité de sel requise (kg) |
|---|---|
| 30 m³ | 120 kg |
| 50 m³ | 200 kg |
| 70 m³ | 280 kg |
| 100 m³ | 400 kg |
L’équilibre chimique de l’eau est tout aussi crucial. L’électrolyseur au sel est beaucoup plus efficace avec un pH stable, idéalement entre 7.2 et 7.4. Un pH trop élevé peut réduire de plus de 50% l’efficacité du chlore produit ! Vérifiez aussi votre TAC (alcalinité) qui assure la stabilité du pH, et votre taux de stabilisant (acide cyanurique) qui doit se situer entre 20 et 30 ppm pour protéger le chlore des UV sans bloquer son action.
La checklist de vérification finale
Avant d’appuyer sur le bouton « ON », passez en revue cette checklist simple pour être certain de n’avoir rien oublié. C’est la dernière vérification avant de profiter des nouvelles fonctionnalités de votre installation.
- [ ] Le collage PVC est bien sec (attente de 24h respectée).
- [ ] Le sel est totalement dissous dans l’eau de la piscine.
- [ ] Le pH, le TAC et le taux de stabilisant sont aux niveaux recommandés.
- [ ] La cellule d’électrolyse est installée dans le bon sens de circulation de l’eau.
- [ ] Les raccordements électriques sont sécurisés et l’asservissement à la pompe est fonctionnel.
- [ ] Les vannes du by-pass (si vous en avez un) sont en position ouverte ou partiellement ouverte selon les besoins.
Comment entretenir et dépanner l’installation de sa cellule d’electrolyseur ?
Ça y est, votre installation electrolyseur piscine est opérationnelle et vous offre une désinfection automatique de grande qualité, mais pour que cette tranquillité dure, un entretien minimal est requis et savoir identifier les petits dysfonctionnements vous permettra de garantir une longue durée de vie à votre appareil et de conserver une eau parfaite en toutes conditions.
L’entretien régulier de la cellule pour maximiser sa durée de vie
La bonne nouvelle, c’est que la plupart des électrolyseurs modernes sont équipés d’un système d’autonettoyage par inversion de polarité. Ce mécanisme inverse périodiquement le courant électrique entre les plaques de la cellule, ce qui permet de décoller le calcaire qui s’y dépose et limite grandement l’entartrage. Cependant, un contrôle visuel et un nettoyage manuel une à deux fois par an sont recommandés. Grâce à votre by-pass, l’opération est un jeu d’enfant : vous isolez la cellule, vous la dévissez et vous inspectez les plaques. Si elles sont blanchâtres et couvertes de tartre, faites-les tremper dans une solution de vinaigre blanc ou un produit détartrant spécial cellule. Surtout, ne grattez jamais les plaques avec un objet métallique, vous les endommageriez de façon irréversible ! Rincez abondamment avant de la remonter.
Diagnostic des pannes courantes (Format FAQ)
Même avec la meilleure installation, quelques messages d’erreur peuvent apparaître. Voici un tableau pour vous aider à diagnostiquer et résoudre les problèmes les plus fréquents. Si un souci persiste, n’hésitez pas à consulter la notice de votre appareil ou à chercher des pièces détachées si besoin.
| Problème | Cause(s) possible(s) | Solution(s) |
|---|---|---|
| Mon électrolyseur affiche « Pas de débit » / « NO FLOW » / « LOW SALT » | Filtration arrêtée, une vanne est fermée, niveau d’eau trop bas dans la piscine, cellule très entartrée, ou un taux de sel réellement trop faible. | Vérifiez que la pompe de filtration fonctionne, ouvrez toutes les vannes nécessaires, contrôlez le niveau d’eau dans les skimmers, nettoyez la cellule, et si besoin, analysez l’eau et ajoutez du sel. |
| L’eau de la piscine est verte mais l’appareil fonctionne | Niveau de production de chlore réglé trop bas, temps de filtration journalier insuffisant, pH beaucoup trop élevé, taux de stabilisant incorrect (trop bas ou trop haut). | Augmentez le pourcentage de production de votre électrolyseur, allongez la durée de filtration, corrigez impérativement le pH pour le ramener vers 7.2, vérifiez le stabilisant et ajustez-le si besoin, puis effectuez un traitement choc. |
| Les pièces métalliques de ma piscine rouillent | C’est le signe quasi certain d’une absence de Pool Terre ou d’une mauvaise connexion de celui-ci. | Installer un Pool Terre en urgence ! Si un est déjà présent, vérifiez sa connexion au tuyau et à la prise de terre. Assurez-vous que le piquet de terre est en bon état et dans une zone humide. |
En suivant ce guide pour brancher votre électrolyseur piscine, vous avez mis toutes les chances de votre côté pour une installation réussie et durable, car un bon montage est la clé d’une utilisation sereine et d’une eau de qualité supérieure. Le respect de l’ordre de montage, la sécurité électrique via l’asservissement et le Pool Terre, ainsi qu’un bon équilibre chimique initial sont les trois piliers qui soutiennent tout le système. Vous voilà maintenant prêt à profiter pleinement des avantages de l’électrolyse au sel, avec un minimum d’entretien et un maximum de confort. Vous avez fait le plus dur, le plaisir commence maintenant.
bonne baignade !
